CM335H核心板-基于TAOS TSL2550的数字光传感器的硬件参考设计
参考设计：基于TI AM3358 CM335H核心模块的数字光传感器的硬件参考设计。
CM335H是基于TI公司的Sitara AM335X Cortex-A8处理器的核心模块。核心模块尺寸仅为37.9mm×37.85mm，集成了512MBytes DDR3 SDRAM和高达4GBytes eMMC flash。
TSL2550是一个两线SMBus串行接口的数字光传感器。 它结合在一个单一的CMOS集成电路两个光电二极管和扩模拟-数字转换器（ADC），提供了一个有效的12位动态范围光的观测值。 两个通道ADC数字输出用于获取一个值，接近人眼的响应中常用的力士单位。

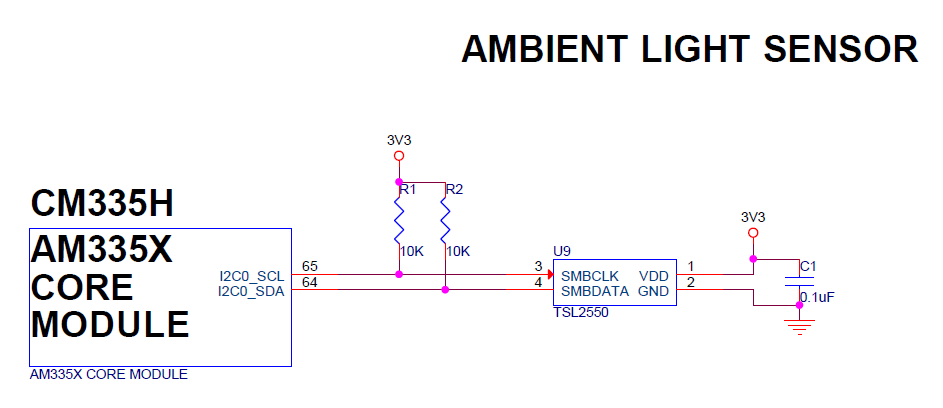

下图是基于赛普盛科技CM335H核心板设计的数字光传感器的硬件设计图。
