CM335H核心板-基于Microchip 24LC32A的主板ID的硬件参考设计
参考设计：基于TI AM3358 CM335H核心模块的I2C接口记录主板ID信息的硬件参考设计。
CM335H是基于TI公司的Sitara AM335X Cortex-A8处理器的核心模块。核心模块尺寸仅为37.9mm×37.85mm，集成了512MBytes DDR3 SDRAM和高达4GBytes eMMC flash。
24LC32A是一个32 Kbit的电可擦PROM。该设备被组织为4K x 8位的单个块内存与2线串行接口。低压设计允许工作电压下降到1.7V，待机和 活跃 的 电流 只有 1uA 和 1mA,分别。它是为先进、低功耗而开发的应用程序，如个人通信或数据采集。24LC32A也有一个页面写支持多达32字节的数据，线路允许在同一总线上最多使用8个设备到256kbits地址空间。

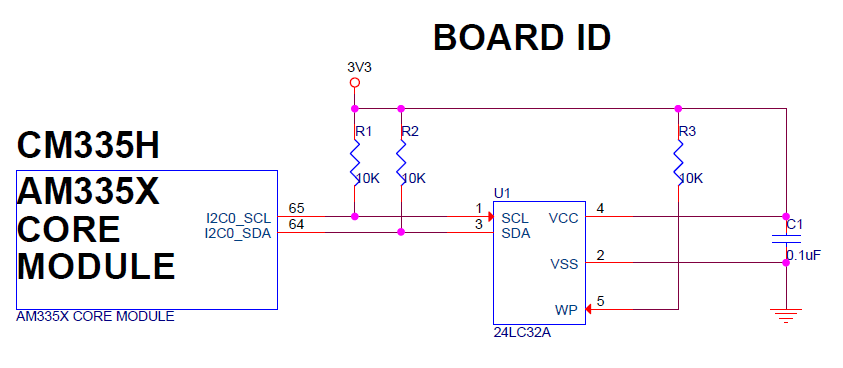

下图是基于赛普盛科技CM335H核心板设计的I2C接口记录主板ID信息的硬件设计图。
