CM335H核心板-基于TI SN65HVS882的SPI接口的8路数字输入串行化的硬件参考设计
参考设计：基于TI AM3358 CM335H核心模块的SPI接口的8路数字输入串行化的硬件参考设计。
CM335H是基于TI公司的Sitara AM335X Cortex-A8处理器的核心模块。核心模块尺寸仅为37.9mm×37.85mm，集成了512MBytes DDR3 SDRAM和高达4GBytes eMMC flash。
TI公司的SN65HVS882是八路数字输入串行化器,用于工业自动化中高通路密度的数字输入模块.和电绝缘的隔离器一起.SN65HVS882在高压信号和低压控制信号间有完整的接口(SPI兼容),输入电压高达34V,同时输入信号有限流功能(-0.2mA到5.2mA).广泛应用于工业自动化和压力控制的传感器输入,PC和PLC系统数字输入模块,分散的I/O模块以及运动控制系统

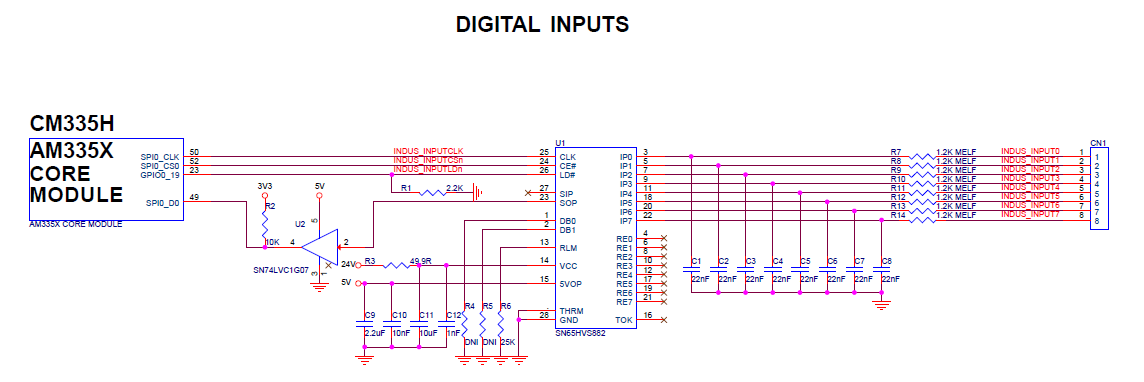

下图是基于赛普盛科技CM335H核心板设计的SPI接口的8路数字输入串行化的硬件设计图。
