CM335H核心板-基于TI TCA6408A的通过I2C接口扩展GPIO的硬件参考设计
参考设计：基于TI AM3358 CM335H核心模块的I2C接口扩展GPIO的硬件参考设计。
CM335H是基于TI公司的Sitara AM335X Cortex-A8处理器的核心模块。核心模块尺寸仅为37.9mm×37.85mm，集成了512MBytes DDR3 SDRAM和高达4GBytes eMMC flash。
TCA6408A是为两线双向I2C总线(或SMBus)协议提供8位通用并行输入/输出(I/O)扩展。该设备可以在I2C总线侧(VCCI)和p端口侧(VCCP)的电源电压范围从1.65 V到5.5 V之间工作。

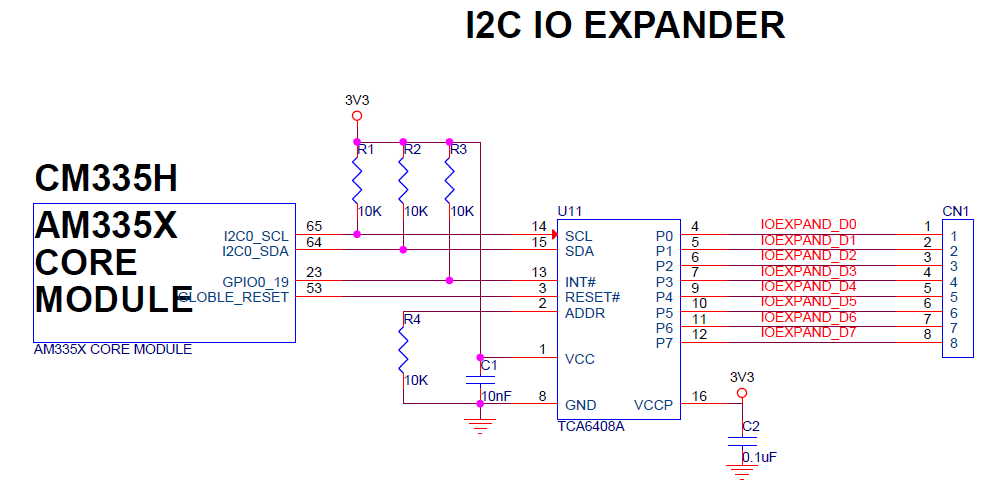

下图是基于赛普盛科技CM335H核心板设计的I2C接口扩展GPIO的硬件设计图。
