CM6X核心板--LCD视频输出的参考硬件设计
参考设计:基于NXP I.MX6 CM6X核心模块的LCD视频输出的参考硬件设计。
CM6X是基于NXP公司的I.MX6 Cortex-A9处理器的核心模块。核心模块尺寸仅为67.6mm×46mm，集成了最大2GBytes DDR3 SDRAM和高达4GBytes eMMC flash。
I.MX6系列芯片带24位LCD控制器和触摸屏控制器，分辨率高达2048*2048。

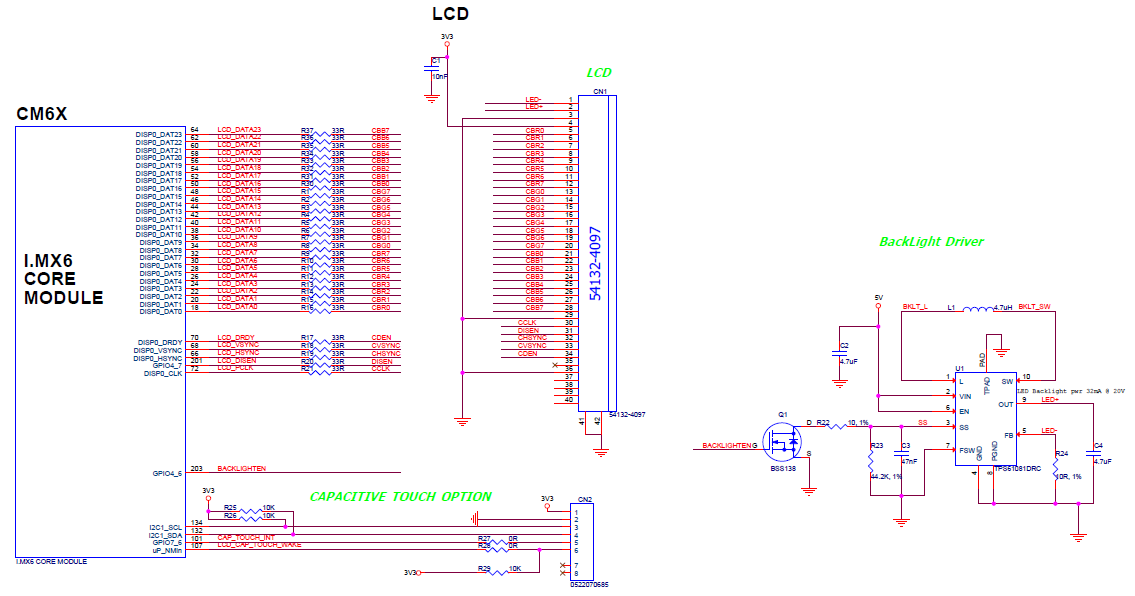

下图是基于赛普盛科技CM6X核心板设计的LCD视频输出的硬件设计图。
