CM6X核心板--RTC的参考硬件设计
参考设计:基于NXP I.MX6 CM6X核心模块的RTC的参考硬件设计。
CM6X是基于NXP公司的I.MX6 Cortex-A9处理器的核心模块。核心模块尺寸仅为67.6mm×46mm，集成了最大2GBytes DDR3 SDRAM和高达4GBytes eMMC flash。
实时时钟（Real-Time Clock）是PC主板上的晶振及相关电路组成的时钟电路的生成脉冲，RTC经过8254电路的变频产生一个频率较低一点的OS(系统)时钟TSC，系统时钟每一个cpu周期加一，每次系统时钟在系统初起时通过RTC初始化。提供稳定的时钟信号给后续电路用。主要功能有:时钟，日历，闹钟，周期性中断输出，32KHz时钟输出。

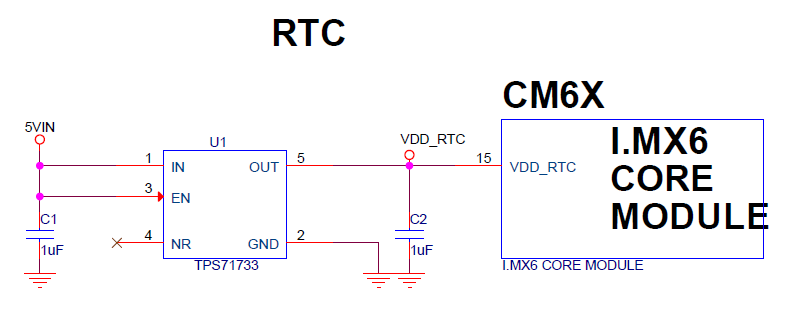

下图是基于赛普盛科技CM6X核心板设计的RTC硬件设计图。
