CM6X核心板--基于SMSC USB2412的USB HUB和FTDI FT2232的USB转串口的参考硬件设计
参考设计:基于NXP I.MX6 CM6X核心模块的SMSC USB2412的USB HUB和FTDI FT2232的USB转串口的参考硬件设计。
CM6X是基于NXP公司的I.MX6 Cortex-A9处理器的核心模块。核心模块尺寸仅为67.6mm×46mm，集成了最大2GBytes DDR3 SDRAM和高达4GBytes eMMC flash。
SMSC的USB2412是2路高速USB HUB控制芯片，功耗低，PIN脚少，支持内部默认的配置，稳定可靠。
FTDI的FT2232HL是USB转2串口芯片，高速传输数据，以实现USB到两个串行UART、FIFO、Bit-Bang IO接口，并且还可以配成MPSSE，I2C，JTAG及SPI总线。

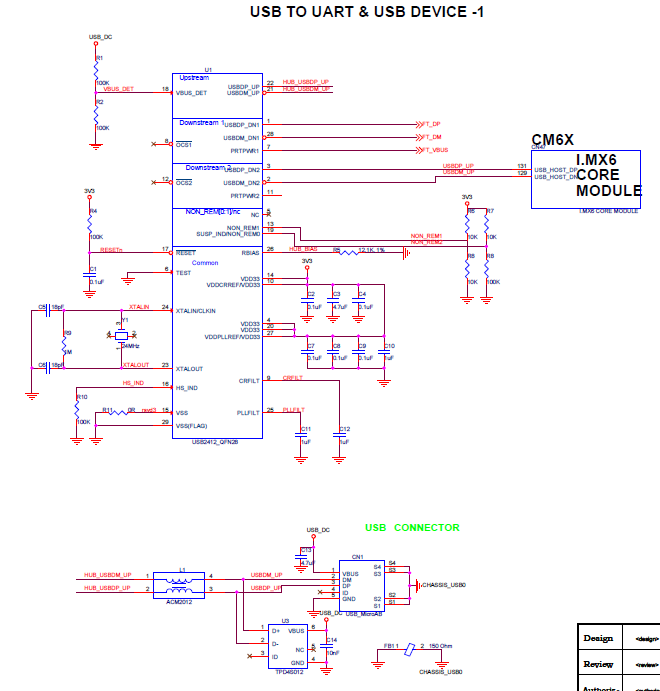

下图是基于赛普盛科技CM6X核心板设计的USB HUB和USB转串口的硬件设计图。
