CM6H核心板--LCD视频输出的参考硬件设计
参考设计:基于NXP I.MX6 CM6H核心模块的LCD视频输出的参考硬件设计。
CM6H是基于NXP公司的I.MX6 Cortex-A7处理器的核心模块。核心模块尺寸仅为39mm×37mm，集成了最大512MBytes DDR3 SDRAM和高达4GBytes eMMC flash或者256MB NAND flash。
I.MX6系列芯片带24位LCD控制器和触摸屏控制器，分辨率高达2048*2048。

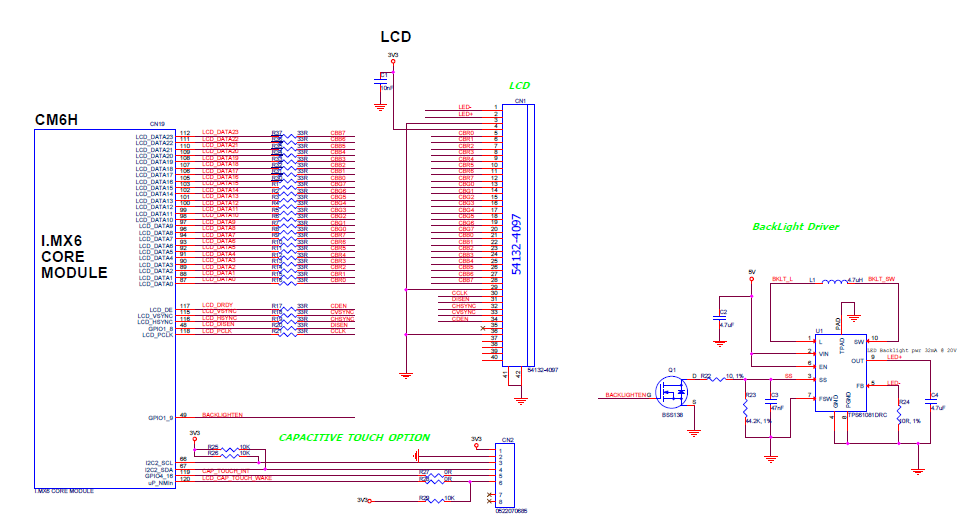

下图是基于赛普盛科技CM6H核心板设计的LCD视频输出的硬件设计图。
