CM6H核心板-基于TI DRV8412的马达驱动硬件参考设计
【参考设计】基于NXP I.MX6 CM6H核心模块的电机驱动程序设计。
CM6H是基于NXP公司的I.MX6 Cortex-A7处理器的核心模块。核心模块尺寸仅为39mm×37mm，集成了最大512MBytes DDR3 SDRAM和高达4GBytes eMMC flash或者256MB NAND flash。
TI公司DRV8412是集成先进保护系统的高性能双全桥电机驱动器，功率级的效率高达97%。DRV8412需要两个电源，12V用于GVDD和VDD，50V用于PVDD，双路全桥模式2X3A或并联6A连续模式，主要用于无刷DC和步进马达，三相永磁同步马达，可应用于机器人和触控力控制系统，精密仪器，TEC驱动器等应用场合。

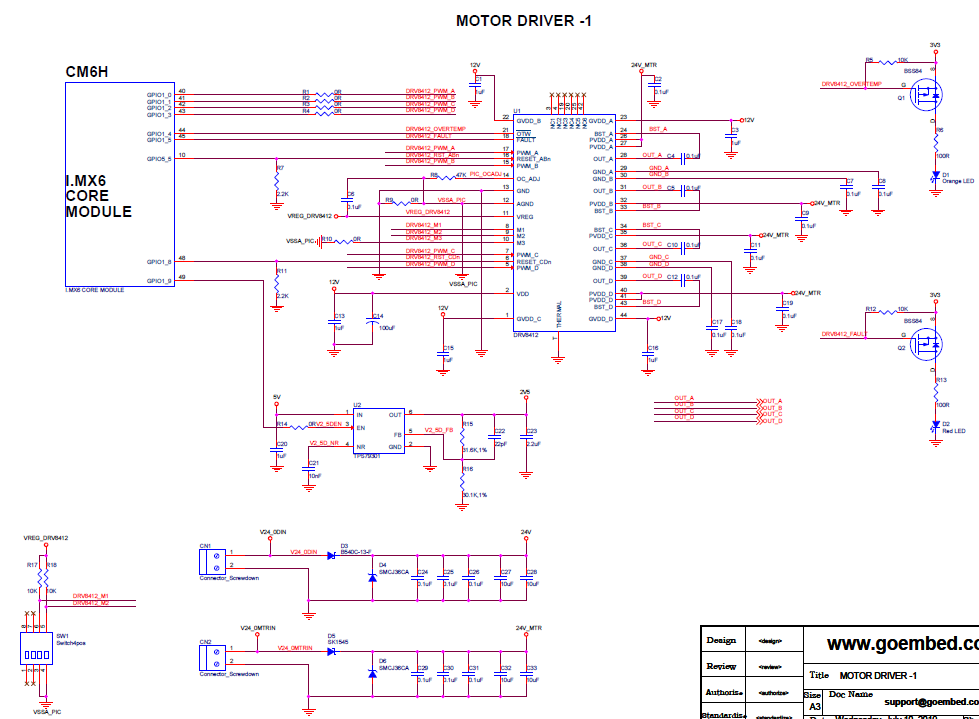

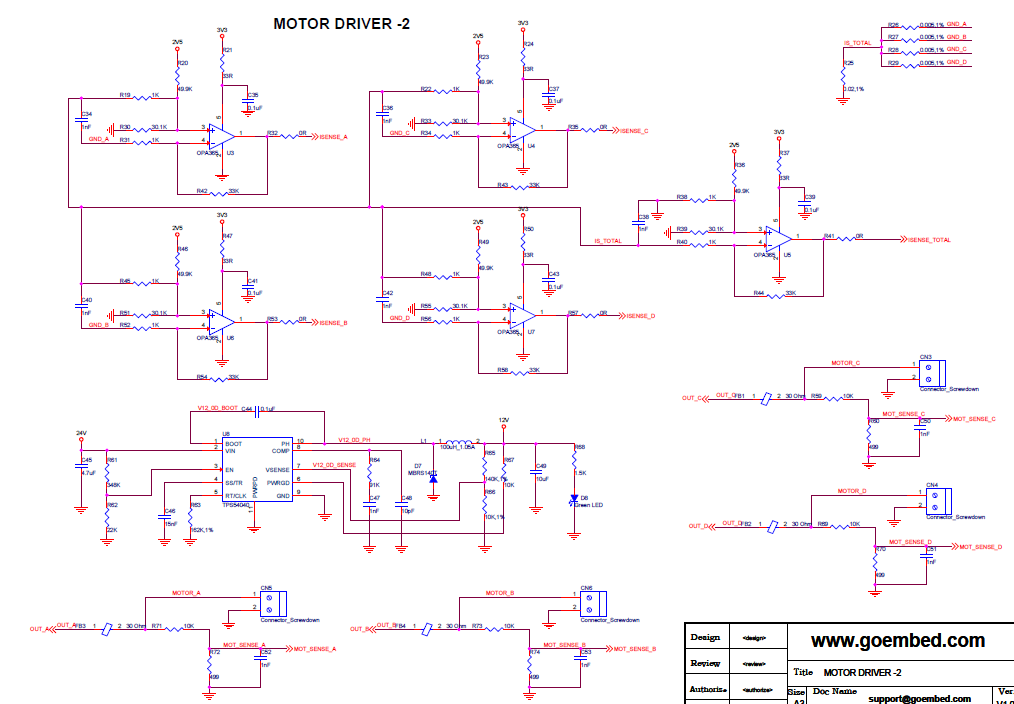

下图是基于赛普盛科技CM6H核心板设计的电机驱动硬件设计图。
