CM6H核心板-基于Chrontel CH7033B的RGB转VGA硬件参考设计
【参考设计】基于NXP I.MX6 CM6H核心模块的RGB转VGA硬件参考设计。
CM6H是基于NXP公司的I.MX6 Cortex-A7处理器的核心模块。核心模块尺寸仅为39mm×37mm，集成了最大512MBytes DDR3 SDRAM和高达4GBytes eMMC flash或者256MB NAND flash。
Chrontel CH7033B是专为消费类电子设备和个人电脑市场设计的，这类产品需要多种高清内容显示格式。凭借其先进的视频编码器，灵活的缩放引擎和易于配置的音频接口，CH7033B满足制造商的产品显示要求，并降低了他们的开发成本和上市时间。高质量的高带宽非压缩视频，如DVI和YPrPb组件或传统的VGA模拟显示支持的设备的颜色格式转换器。3高性能，10位DACs可以用于HDTV显示或VGA输出取决于制造商的产品规格。该设备符合EIA770-3和SMPTE 274M/293M/296M标准，支持高达1080p的高清电视分辨率。如果RGB监视器需要，CH7033B能够生成复合同步。CH7033B的24位并行总线接受来自图形控制器的多种输入数据格式。内置视频端口支持8/12/16/18/24位数据接口和80/86 MPU接口。视频格式转换模块能够将数字RGB-565、RGB-666、RGB-888或YCrCb (ITU-R 656、ITU-R 601)信号转换为DVI信号，并结合音频流。输入的数字信号也可以由DACs转换为HDTV或VGA模拟输出。该设备的视频捕捉块支持高达1366x768的输入显示分辨率，可以交错或非交错计时。CH7033B采用了高速SDRAM，允许制造商设计他们的产品，以实现同时显示数字信号和模拟信号。利用framebuffer的优势，该设备的高级伸缩器能够生成两个相同的视频内容，这些内容将被路由到单独的输出驱动程序中进行显示。在定标器中嵌入帧速率转换;它可以最大限度地提高本机输入分辨率高达1080p的高清显示。此外，CH7033B提供了额外的图像操作功能，包括可以通过编程内部寄存器控制的图像旋转。设备支持SPDIF和2声道音频我²年代数字输入。其高保真音频解码器引擎具有高达192k/2ch的音频采样能力。SPIDF支持PCM编码数据和压缩音频，包括杜比数字和DTS。CH7033B具有图像增强功能，可以将亮度、对比度、色调和饱和度调至像素级。当HPD信号被断言时，CH7033B将自动向处理器生成一个中断。内置的DDC端口可以通过处理器的编程寄存器从DVI监视器读取EDID数据。

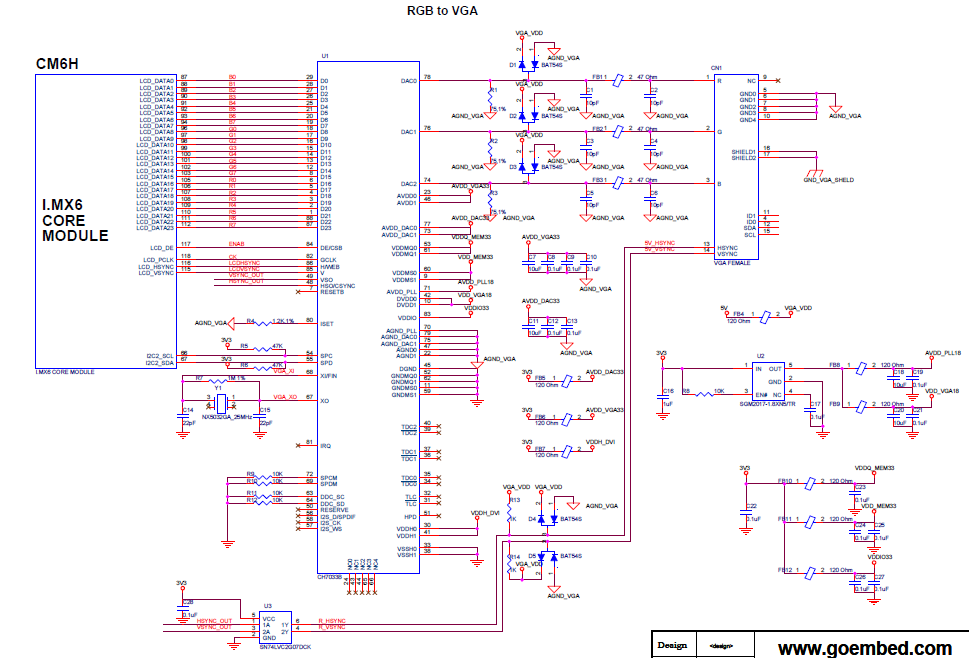

下图是基于赛普盛科技CM6H核心板设计的RGB转VGA硬件设计图。
