CM6H核心板--USB HOST的参考硬件设计
参考设计:基于NXP I.MX6 CM6H核心模块的USB HOST的参考硬件设计。
CM6H是基于NXP公司的I.MX6 Cortex-A7处理器的核心模块。核心模块尺寸仅为39mm×37mm，集成了最大512MBytes DDR3 SDRAM和高达4GBytes eMMC flash或者256MB NAND flash。
USB设备分为HOST（主设备）和SLAVE（从设备），只有当一台HOST与一台SLAVE连接时才能实现数据的传输。

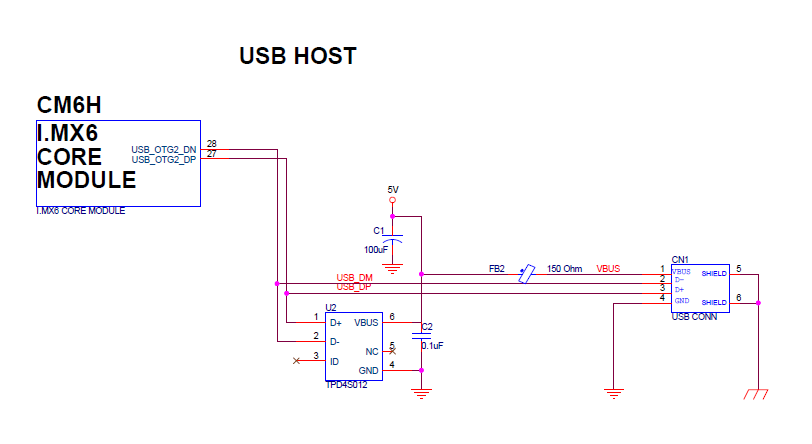

下图是基于赛普盛科技CM6H核心板设计的USB HOST硬件设计图。
