NXP i.MX6S/DL嵌入式单板B7
-
【产品简介】
嵌入式计算机单板由底板和核心系统模块组合而成，底板（又称为载板）用于连接计算机模块 （CoM） / 系统模块 （SoM），底板上集成应用相关的连接器和多媒体接口，例如USB、以太网、音频、UART、CAN、HDMI、液晶触摸、4G/WiFi等。底板通过标准接口如 SODIMM 与计算机核心模块相连，提供类似于单板电脑一样完整的开发平台。随同单板，提供包括用户手册，PDF原理图，外扩接口驱动，BSP源码包，开发工具等开发资料，为二次开发提供了完善的软硬件开发环境。从单板切入实现具体应用需求，不仅能够降低产品开发周期，实现产品快速上市，更可便捷通过更换核心系统模块，为更多项目产品提供更好的可扩展能力和灵活性。
【产品特点】
1、兼容 NXP® i.MX 6 系列应用处理器，适用不同应用场景；
2、可根据应用需求选配硬件性能，优化成本提高市场竞争力；

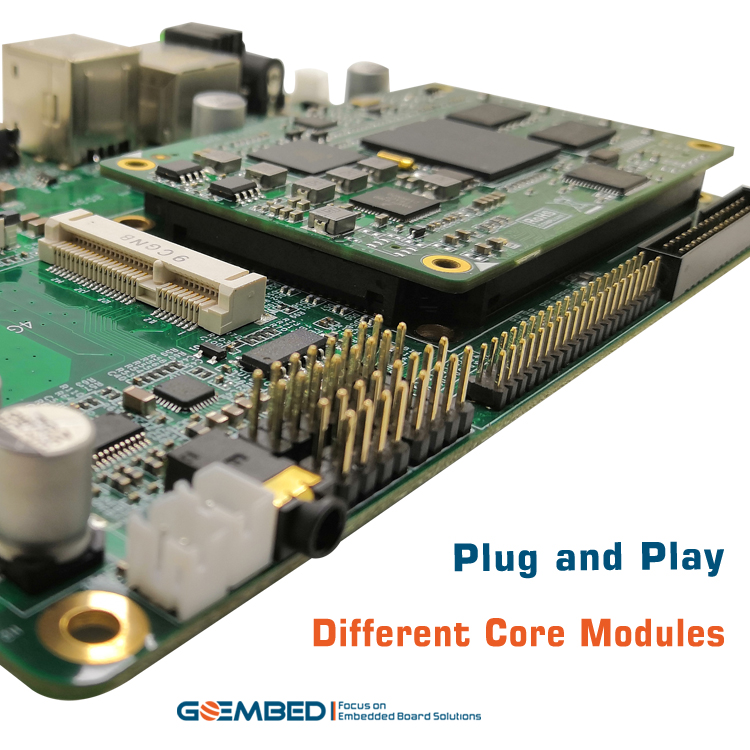

3、即插即用，降低研发成本和风险，加速产品面世时间；
4、CM6-F系列核心模块管脚兼容，赋予最大的灵活性；
5、十年产品生命周期，长期持续稳定供货，大幅降低项目维护成本；
6、原厂合规供应渠道，符合RoHS等国际品质管理体系要求；
7、提供丰富的应用参考案例及免费的底板设计服务；
【广泛应用】NXP (曾经的Freescale) i.MX6系列ARM Cortex A9单核及多核架构的嵌入式处理器是众多应用的理想选择，包括物联网关、数字标牌、电力监测、医疗设备、导航仪、智能安防、充电桩、智能家居、工业自动控制设备、智慧城市、智慧路杆、人机交互设备、物流快递柜、垃圾分类柜、环保监测、航空电子设备、边缘计算、仪器仪表、娱乐系统、POS机、网络存储、数据采集仪、公共安全、瘦客户端设备、机器人、工业路由以及游戏机等应用领域。
赛普盛 i.MX6嵌入式计算机系统核心模块（也称ARM CPU核心板）是基于NXP i.MX6系列处理器由工程研发团队集十年产品设计研发经验，根据NXP i.MX6系列芯片的核心资源和应用特点，精心设计出来，并经过严格生产测试的工业级品质产品。 用户可根据应用环境中特定场合需求，选择合适的嵌入式ARM核心模块，方便快捷地构建软、硬件系统平台，降低开发难度，缩短产品开发周期，同时也减少研发成本的投入，帮助客户简单快速的实现最终应用需求。

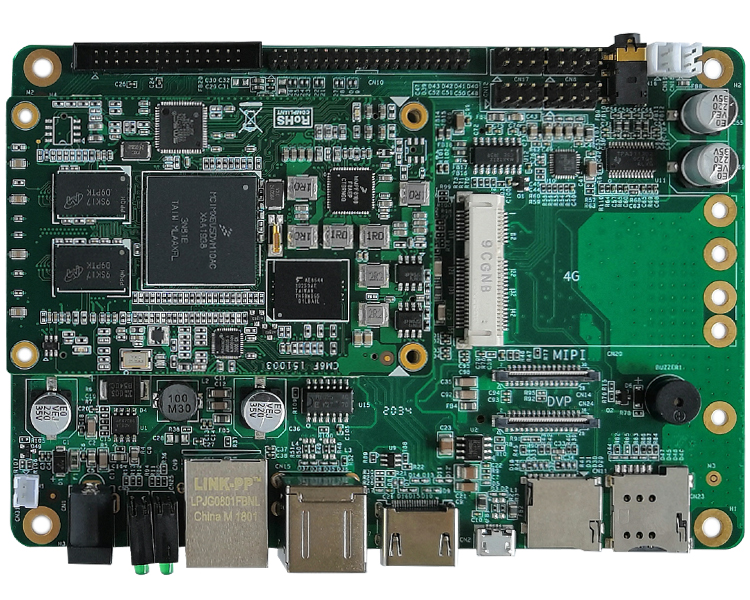

SBC6x B7 系列嵌入式计算机单板
（其他规格定制请联系我们）
B7 + Core Module: CM6Q5D F1 B7 + Core Module: CM6U5D F1 B7 + Core Module: CM6U5D F2 PN: SBC6Q5D F1-B7A
PN: SBC6U5D F1-B7A
PN: SBC6U5D F2-B7A
NXP i.MX6 Cortex A9 1Ghz
(4 shader core)
2GB DDR3 x64 bit at 400MHz
4GB eMMC
NXP i.MX6 Cortex A9 1Ghz
(2 shader core)
2GB DDR3 x64 bit at 400MHz
4GB eMMC
NXP i.MX6 Cortex A9 1Ghz
(2 shader core)
1GB DDR3 x64 bit at 400MHz
4GB eMMC
Supply Voltage: 9 - 14V
Optimal Voltage: DC 12V, 2A
Size ( L * W ): 148*102 mm
Working Temperature: 0° to 70° C
Supply Voltage: 9 - 14V
Optimal Voltage: DC 12V, 2A
Size ( L * W ): 148*102 mm
Working Temperature: 0° to 70° C
Supply Voltage: 9 - 14V
Optimal Voltage: DC 12V, 2A
Size ( L * W ): 148*102 mm
Working Temperature: 0° to 70° C
Support software:
Linux 3.x
Android 4.x/5.x
Yocto
Ubuntu
QT
Support software:
Linux 3.x
Android 4.x/5.x
Yocto
Ubuntu
QT
Support software:
Linux 3.x
Android 4.x/5.x
Yocto
Ubuntu
QT
Support Interface:
mSATA (N)
mPCIe (Y)
USB OTG
USB 2x Ext
USB 3x Int 1with mPCIe / 1with 3G/4G
Ethernet 10/100/1000
Carema interface DVP (Y)
MIPI CSI (Y)
LVDS 4 Channel
HDMI
TFT RGB LCD interface (Y)
TF card (Y)
SDIO/HCI (Y)
Debug UART
I2C,SPI,GPIOs
Support Interface:
mSATA (N)
mPCIe (Y)
USB OTG
USB 2x Ext
USB 3x Int 1with mPCIe / 1with 3G/4G
Ethernet 10/100/1000
Carema interface DVP (Y)
MIPI CSI (Y)
LVDS 4 Channel
HDMI
TFT RGB LCD interface (Y)
TF card (Y)
SDIO/HCI (Y)
Debug UART
I2C,SPI,GPIOs
Support Interface:
mSATA (N)
mPCIe (Y)
USB OTG
USB 2x Ext
USB 3x Int 1with mPCIe / 1with 3G/4G
Ethernet 10/100/1000
Carema interface DVP (Y)
MIPI CSI (Y)
LVDS 4 Channel
HDMI
TFT RGB LCD interface (Y)
TF card (Y)
SDIO/HCI (Y)
Debug UART
I2C,SPI,GPIOs
>>>> 包装清单：1） B7底板 *1； 2）CM6F 核心板 *1；
如需定制设计底板，请联系我们
-
